QSC WideLine-8 компактный линейный массив с большой горизонтальной направленностью 140°, разработанный для использования в дискотеках, клубах, концертных залах, храмах, театрах, правительственных зданиях и т.п.

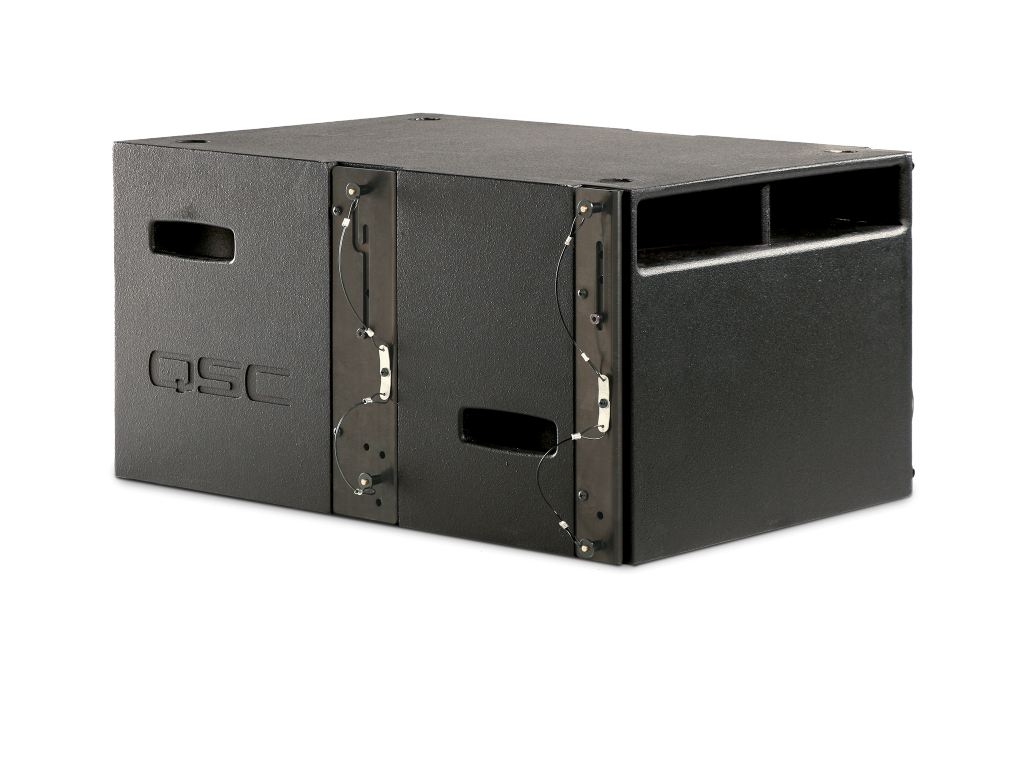

В состав массива входят широкополосный кабинет WL3082 и субвуфер WL212-sw. Элемент массива состоит из двух 8" низкочастотных драйверов с 2,5 “ катушкой 16 Ом и 3" с 1.4" выходом 16 Ом высокочастотного компрессионного драйвера, подключается в режиме tri-amp. В режиме tri-amp используется один из низкочастотных драйверов для работы в нижнем частотном диапазоне, а второй - в среднем. Это обуславливает равномерную зону покрытия в горизонтальной плоскости по всему частотному диапазону (68 Гц…18 кГц (±3 дБ). В подвесном варианте используется до 12-ти элементов. Субвуфер WL212-sw состоит из двух 12? низкочастотных драйверов с 4? катушкой, диапазон воспроизводимых частот 40…100 Гц (±3 дБ), максимальный уровень звукового давления 135 дБ.
Для полноценной реализации характеристик массива необходимо использовать процессор QSC SC 28.
Технические характеристики | |
Конфигурация: | субвуфер bandpass 4 порядка |
ВЧ драйвер: | - |
НЧ драйвер: | 2х12" с 4" катушка, керамический |
Диапазон частот (±3 дБ): | 40 Гц - 100 Гц |
Диапазон частот (-10 дБ): | 32 Гц - 107 Гц |
Номинальное сопротивление: | НЧ: 4 Ом |
Продолжительная мощность: | НЧ: 1100 Вт |
Максимальное давление (SPL на 1 м): | НЧ: 129 дБ SPL / 135 дБ SPL
Продолжтельное/Пик |
Угол раскрытия: | - |
Тип: | кабинета bandpass 4 порядка |
Материал: | 15 мм берёзовая фанера |
Покрытие: | Чёрное (WL212-sw) или белое (WL212-sw-WH) |
Решётка: | - |
Разъёмы: | 2 x NL8 в параллель |
Система подвеса: | Встроенная, не регулируемая |
Вес: | 49,4 кг |
Вес в упаковке: | 56,7 кг |
Габариты (ВхШхГ): | 381 мм x 508 мм x 737 |
Варианты расположения субвуферов:
При расположении субвуферов WL212-sw в верхней части массива в линию, элементы крепятся непосредственно к нижней стенке субвуфера без дополнительных аксессуаров.
Если субвуферы крепятся в в верхней части массива сзади элементов, необходима дополнительное устройство крепления EB3082.
При расположении субвуферов WL218-sw в верхней части массива в линию, для крепления элементов предусмотрена переходная рама AF8-10.
Модуль из 4-х элементов и 2-х субвуферов может собираться в напольный стэк, который в последнее время всё чаще используется вместо обычной кластерной системы.
