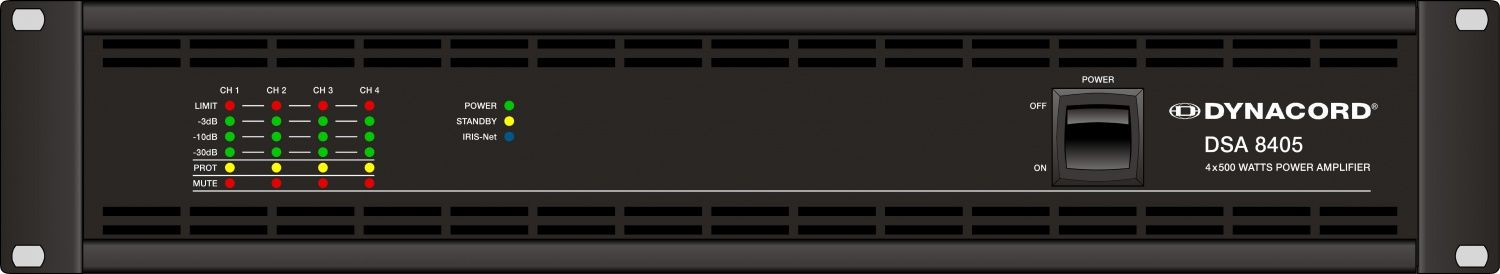

Новые системные цифровые четырехканальные усилители серии DSA сочетают в себе высокую мощность, максимальную надежность, безопасную работу и выдающееся звучание. Усилители серии DSA являются идеальным выбором для большинства звукоусилительных систем серий акустических кабинетов DYNACORD, например D-Lite, Forum, VariLine или Cobra. Выходные каналы усилителя могут работать в различных режимах вывода. Любой из каналов может переключаться в режим с высоким сопротивлением (HZ) для подключения громкоговорителей без выходных трансформаторов в сетях 70 В или 100 В (Direct Drive).
Усилители надежно защищены от перегрева, перегрузок, короткого замыкания, высокочастотных сигналов и постоянного тока на выходе. Функция «мягкого» старта задействует реле для создания временной задержки между включением усилителя и активации блоков усиления. Следующая цепь ограничивает ток при включении, не давая срабатывать предохранителям. На выходе усилителя установлены реле задержки включения акустических кабинетов.
Опциональный модуль дистанционного управления (RCM-810) позволяет осуществлять полный контроль над усилителем и подключенными к нему акустическими кабинетами с помощью программного обеспечения IRIS-Net.
| характеристики | |||||
| Сопротивление нагрузки: | 2 Ом
| 4 Ом | 8 Ом | 70 В /
10 Ом | 100 В / 20 Ом |
| Макс. вых. мощность в СЧ-диапазоне, КНИ=1%, 1 кГц, нагрузка на 4 канала: | 500 Вт | 500 Вт | 250 Вт
VLD: 500 Вт | 500 Вт
| 500 Вт |
| Номинальная вых. мощность, КНИ<0,3%, 20 Гц - 20 кГц, нагрузка на 4 канала : | 450 Вт | 450 Вт | 225 Вт
VLD: 450 В | 450 Вт | 450 Вт |
| Макс. вых. мощность в мостовом режиме, 1 кГц, КНИ=1%: | - | 1000 Вт | 1000 Вт | 1000 Вт | 1000 Вт |
| Макс. среднеквадратичное напряжение RMS, КНИ=1%, 1 кГц: | 32 В | 45 В | 45 В
VLD: 63 В | 70 В | 100 В |
| Частотный диапазон, КНИ=1%, отн. 1 кГц, половинная мощность: | 10 Гц - 25 кГц | 50 Гц - 25 кГц | |||
| Усиление по напряжению на 1 кГц: | 32 дБ | 32 дБ | 32 дБ | 33 дБ | 36 дБ |
| Чувствительность входа на номинальной выходной мощности, 1 кГц: | 0,775 В (+0,0 дБ) | 1,1 В (+3,0 дБ) | 1,1 В (+3,0 дБ) | 1,55 В (+6,0 дБ) | 1,55 В (+6,0 дБ) |
| КНИ на номинальной выходной мощности, MBW=80 кГц, 1 кГц: | < 0,05% | ||||
| IMD-SMPTE, 60 Гц, 7 кГц: | < 0,05% | ||||
| DIM 30, 3.15 кГц, 15 кГц: | < 0,02% | ||||
| Макс. вход. уровень: | + 22 дБ (9,76 В rms) | ||||
| Взаимопроникновение, на 1 кГц при номинальной выходной мощности: | < -80 дБ | ||||
| АЧХ, отн. 1 кГц, 8 Ом: | 15 Гц - 30 кГц (+/- 1дБ) | ||||
| Сопротивление входа, активное симметричное: | 20 кОм | ||||
| Дэмпинг-фактор, 1 кГц, 8 Ом: | > 240 | ||||
| Скорость нарастания выходного напряжения: | 28 В/мкс | ||||
| Соотн. с./шум усилителя, А-взвешанное: | 98 дБ | 100 дБ | 100 дБ | 104 дБ | 106 дБ |
| Выходной шум, А-взвешанное: | < -66 дБ | < -65 дБ
| < -65 дБ | < -65 дБ | < -64 дБ |
| Топология выходного каскада : | Класс D | ||||
| Параметры электропитания: | 220-240 В; 50 Гц...60 Гц | ||||
| Потребляемая мощность на 1/8 от макс. выходной мощности на 4 Ом: | 490 Вт | ||||
| Защита: | Аудиолимитеры, защита от перегрева, постоянного напряжения, ВЧ, противо-ЭДС, пиковых токов, токов запуска, задержка при включении | ||||
| Охлаждение : | Сквозное, скорость вентиляторов зависит от тепрературы внутри усилителя | ||||
| Эксплуатация при температуре: | +5 °С…+40 °С | ||||
| Класс защиты: | I | ||||
| Габариты (ШхВхГ), мм: | 481 х 88,0 х 421 | ||||
| Масса, кг: | 11,1 | ||||
| Обработка сигнала: | отключаемый обрезной НЧ-фильтр / 18 дБ на октаву | ||||
| Опции: | RMK-15 - Комплект креплений для установки в стандартный шкаф-стойку (рэк) | ||||
